Execução de tirantes: etapas, aplicações e critérios técnicos para contenção de taludes

A execução de tirantes consiste na instalação de elementos de ancoragem em perfurações profundas do solo para contribuir com a estabilidade de taludes e maciços de terra.

O sistema pode ser empregado em contenções nas quais é necessário controlar esforços e deformações, sempre conforme as condições geotécnicas e o projeto elaborado por profissionais habilitados.

Os tirantes são normalmente constituídos por barras de aço ou cordoalhas inseridas em furos com inclinação e profundidade definidas em projeto.

Em seguida, uma calda de cimento é injetada para formar o bulbo de ancoragem, região responsável pela transferência dos esforços para o terreno.

Depois da cura prevista, o elemento pode ser protendido e fixado na cabeceira por meio de uma placa de apoio.

A protensão aplica uma carga de tração ao tirante e permite que o sistema participe ativamente do equilíbrio da contenção.

Na prática, essa solução ajuda a ancorar o maciço atrás da face do talude e pode ser executada de forma compatível com escavações em etapas.

Essa característica a diferencia de alternativas que dependem principalmente de escoramentos provisórios ou de elementos instalados apenas após a conclusão de grandes trechos da escavação.

A escolha, entretanto, não deve ser feita isoladamente: tipo de solo, nível d’água, geometria da escavação, cargas próximas e deslocamentos admissíveis precisam ser avaliados no dimensionamento.

A proteção da face pode envolver tela metálica e concreto projetado, conforme a solução definida para a obra.

É importante não confundir tirantes com todo sistema de solo grampeado: embora ambos possam participar da estabilização de taludes, possuem concepção, comportamento e sequência executiva próprios.

A Nakai Engenharia Ltda. atua no setor de fundações e também oferece serviços de tirantes, contenção de taludes e solo grampeado.

A definição da solução adequada e seus parâmetros de execução depende de investigação do terreno, projeto geotécnico e acompanhamento técnico durante a obra.

Etapas da execução de tirantes em uma obra

A execução de tirantes deve seguir uma sequência definida pelo projeto geotécnico e pelas condições encontradas no local.

Em termos gerais, o método combina escavação parcial, perfuração, instalação de barras de aço ou cordoalhas, injeção de calda de cimento, proteção da face do talude e protensão.

Cada etapa contribui para preservar a estabilidade do maciço e controlar os esforços durante a obra.

Etapas principais

• Escavação parcial: o solo é retirado em pequenos trechos, frequentemente entre 1 e 2 metros, conforme o planejamento executivo.

  A abertura progressiva permite expor a face do talude sem remover, de uma só vez, o suporte natural do terreno.

  A dimensão dos trechos e a sequência de avanço devem ser definidas pelo projeto e ajustadas às condições geotécnicas observadas.

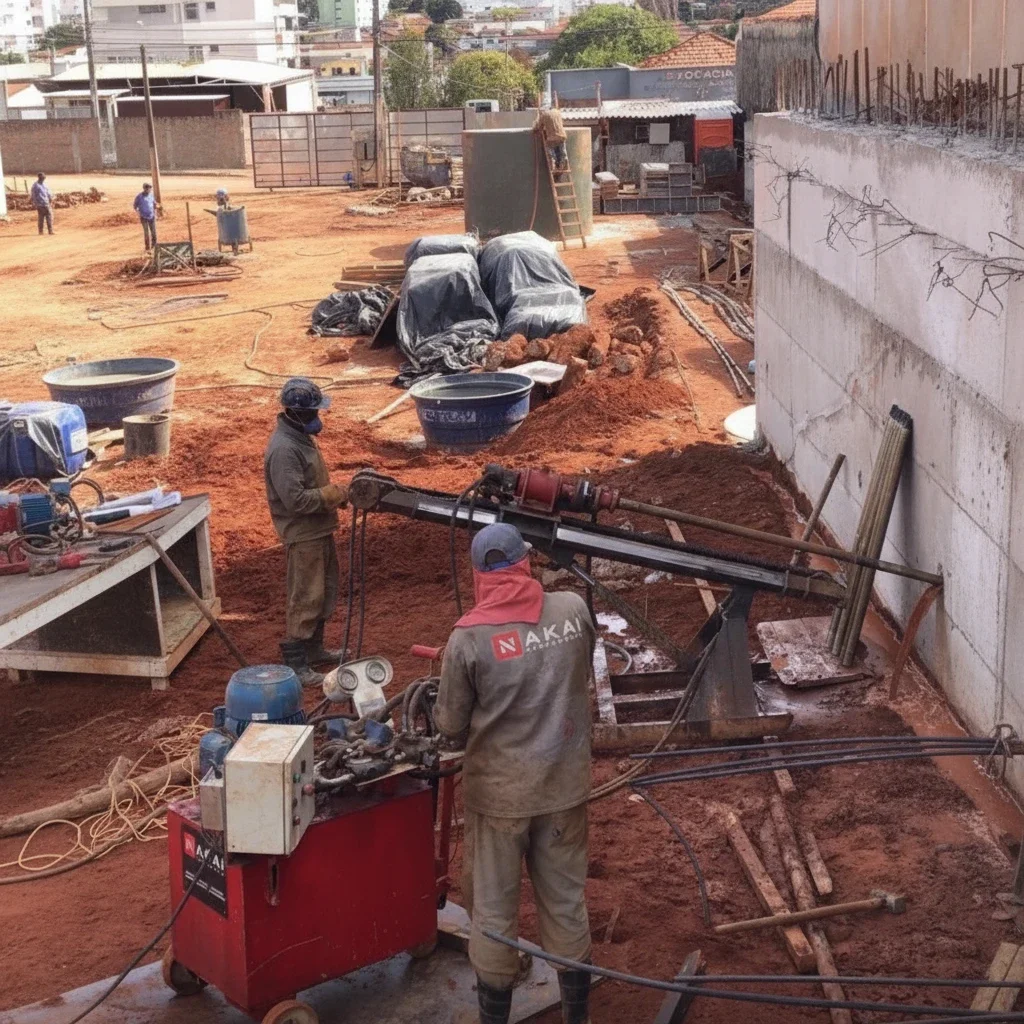

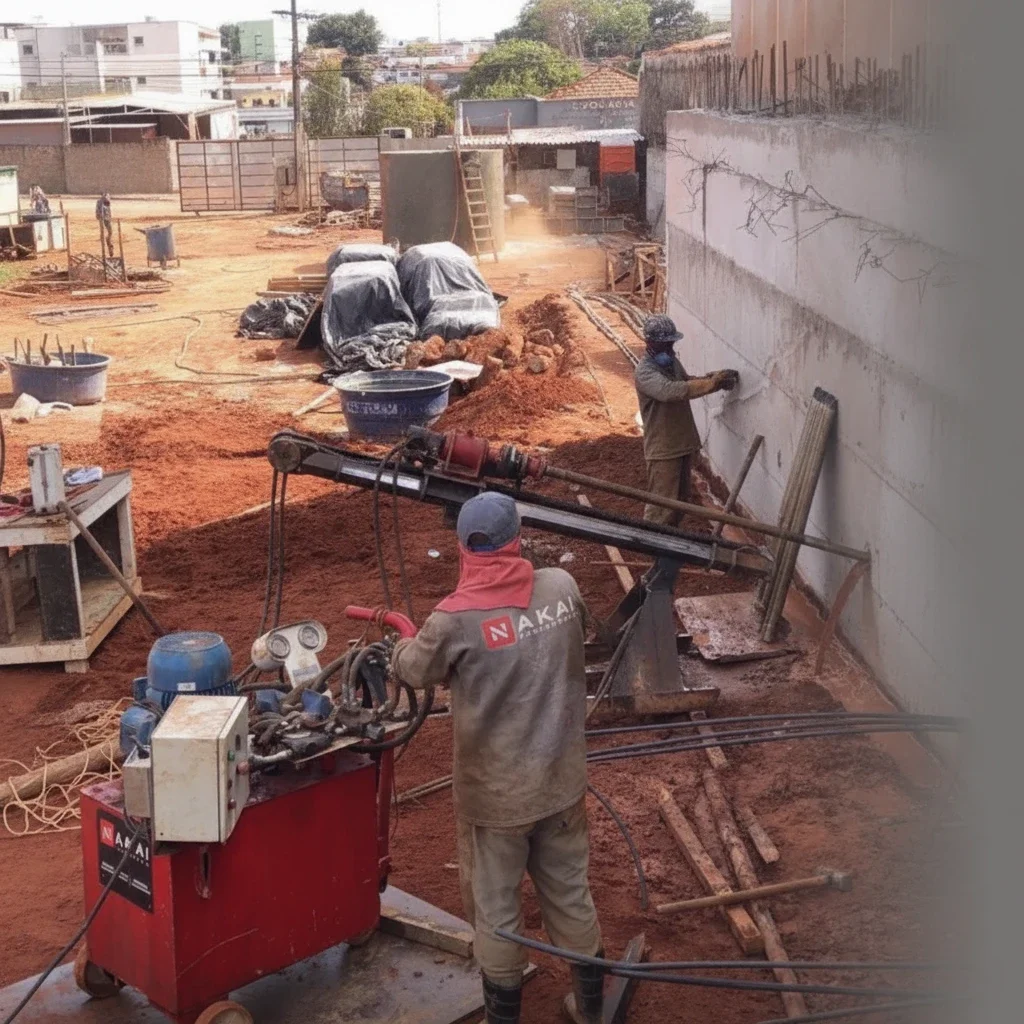

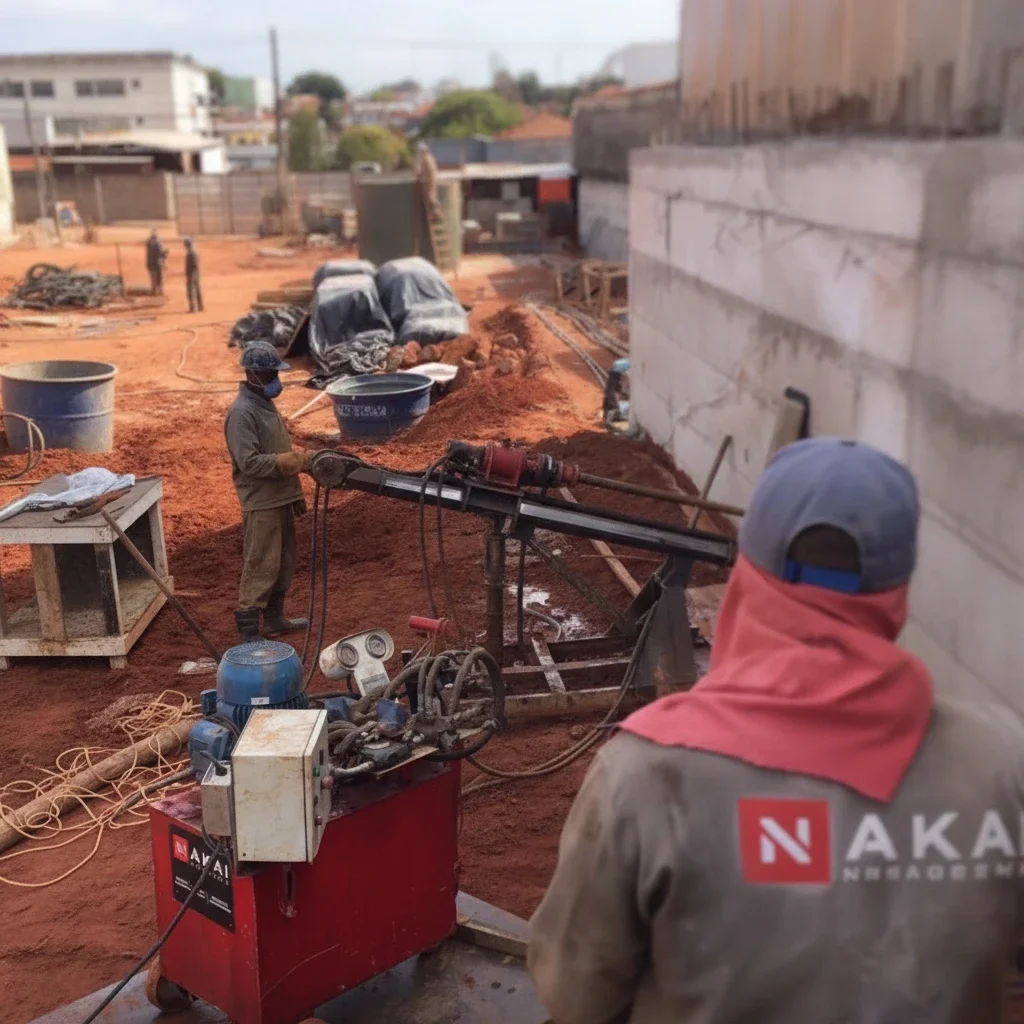

• Perfuração: são executados furos na face ou no maciço, com inclinação, profundidade e distribuição determinadas em projeto.

  O equipamento de perfuração deve ser compatível com o tipo de solo, o acesso disponível e as restrições da obra.

  O controle da geometria dos furos é importante para que o tirante alcance a zona prevista de ancoragem.

• Instalação do elemento resistente: uma barra de aço de alta resistência ou uma cordoalha é inserida no furo.

  O conjunto deve permanecer posicionado de forma adequada para permitir a formação do bulbo de ancoragem e a posterior aplicação da carga de tração.

• Injeção de calda de cimento: a calda é introduzida no furo para envolver o elemento resistente e formar o bulbo de ancoragem.

  Esse bulbo transfere esforços ao solo por aderência.

  Os procedimentos de injeção, os materiais e os controles necessários devem seguir as especificações do projeto e os requisitos técnicos aplicáveis.

• Proteção da face: pode ser instalada uma tela metálica e aplicada uma camada de concreto projetado sobre a superfície do talude.

  Essa proteção ajuda a limitar a erosão superficial e a preservar a face entre as etapas executivas.

  Sua configuração depende da solução projetada e das condições do terreno.

• Cura e protensão: após o período de cura definido tecnicamente, o tirante pode ser submetido à protensão.

  Aplica-se uma carga de tração, e a cabeceira é fixada à placa de apoio.

  A carga, a sequência e os critérios de aceitação não devem ser presumidos: dependem do dimensionamento, do sistema utilizado e das verificações previstas.

Atenção à escavação: retirar o solo em trechos sucessivos não é apenas uma escolha operacional.

A sequência limita a exposição do talude e permite instalar os elementos de contenção antes do avanço seguinte.

Qualquer instabilidade, surgência de água, trinca ou mudança relevante no terreno deve ser comunicada à equipe técnica responsável.

Informações a confirmar no projeto

• sequência e profundidade dos níveis de escavação;
• inclinação, comprimento, espaçamento e posição dos tirantes;
• tipo de elemento resistente, como barra de aço ou cordoalha;
• especificações da calda de cimento e método de injeção;
• critérios de cura, ensaio e protensão;
• dimensões da cabeceira e da placa de apoio;
• uso de tela metálica e concreto projetado;
• medidas de drenagem, proteção contra erosão e monitoramento;
• procedimentos de inspeção e registros de campo.

Pergunta frequente: a protensão ocorre antes ou depois da proteção da face?
A ordem exata depende do projeto e da metodologia executiva.

Em uma sequência usual, realiza-se a escavação, a perfuração, a instalação, a injeção, a proteção da face e a cura antes da protensão, mas o procedimento deve ser confirmado pelo responsável técnico.

A Nakai Engenharia informa atuar com execução de tirantes – solo grampeado, além de fundações e contenção de taludes.

A aplicação da metodologia em cada obra deve ser analisada individualmente, considerando sondagens, estabilidade do maciço, interferências e projeto geotécnico.

Aplicações, benefícios técnicos e critérios de escolha

A escolha de tirantes em contenções profundas depende da relação entre o solo, a geometria da escavação, as cargas atuantes e a necessidade de controlar deslocamentos.

O sistema pode ser considerado quando o projeto geotécnico indicar que elementos ancorados no maciço são compatíveis com as condições da obra.

Onde os tirantes podem ser aplicados?

As aplicações possíveis incluem:

• escavações para fundações e subsolos;
• contenção de taludes em áreas urbanas ou industriais;
• obras de rodovias e ferrovias;
• intervenções de infraestrutura pública;
• operações e estruturas do setor de mineração;
• contenções associadas a empreendimentos de incorporadoras e construtoras.

A solução também pode ser analisada por órgãos públicos, concessionárias, projetistas e empresas que necessitem estabilizar maciços em condições de acesso ou espaço restritos.

A indicação, entretanto, não decorre apenas do tipo de obra: sondagens, parâmetros do solo, nível d’água, cargas próximas, vizinhança e método construtivo precisam ser avaliados por profissionais habilitados.

Benefícios técnicos condicionados ao projeto

Por receber uma carga de tração após a cura da calda de cimento e a formação do bulbo de ancoragem, o tirante pode exercer uma função ativa no sistema de contenção.

Essa característica permite considerar o controle de deformações como um objetivo técnico, desde que a carga de protensão, o posicionamento, a capacidade de ancoragem e os demais elementos tenham sido definidos no projeto.

A capacidade de carga, a flexibilidade construtiva e a execução em etapas podem reduzir a dependência de escoramentos complexos em determinadas configurações.

Isso não representa uma vantagem automática: a análise de custo-benefício deve considerar mobilização, equipamentos, condições de perfuração, interferências, acesso, inspeção e requisitos de segurança, sem separar a solução do contexto geotécnico.

Frentes curvas e critérios de escolha

Em frentes curvas, a malha de tirantes pode ser organizada de acordo com a geometria da contenção, mas a adaptação exige compatibilização entre inclinação, profundidade, espaçamento, cabeceiras, placas de apoio e sequência de escavação.

O concreto projetado e a tela metálica podem complementar a proteção da face do talude, especialmente quando previstos no sistema definido pelo responsável técnico.

A Nakai Engenharia Ltda. informa atuar com fundações, tirantes, contenção de taludes e solo grampeado.

Sua atuação para esse serviço é indicada como nacional, atendendo demandas de construtoras, indústrias, residências, comércios e infraestrutura.

Para escolher entre tirantes, solo grampeado ou outra solução, é necessário solicitar uma avaliação individualizada, baseada no projeto geotécnico, nas sondagens e nas condições reais da obra.

Normas, segurança e controle de qualidade na execução

A execução de tirantes deve seguir as normas técnicas e regulamentações vigentes aplicáveis ao projeto geotécnico, à contenção de taludes, à segurança da obra, à perfuração, à injeção e à protensão.

A seleção dos requisitos depende das características do terreno, da finalidade da contenção, das cargas envolvidas, das condições do entorno e da solução definida pelo responsável técnico.

Antes do início dos serviços, é necessário compatibilizar o projeto geotécnico com os projetos estrutural, executivo, de escavação e de drenagem.

Também devem ser verificadas as exigências do empreendimento e dos órgãos competentes.

Como normas e regulamentações podem ser atualizadas, a equipe responsável deve consultar as versões vigentes e confirmar sua aplicação ao caso específico.

Pontos de segurança e controle a verificar

• Projeto e locação: conferir a posição, a inclinação, a profundidade e a sequência dos tirantes conforme os documentos técnicos aprovados.
• Condições do terreno: observar alterações no solo, presença de água, instabilidades, interferências e movimentações durante a escavação.
• Perfurações: registrar os parâmetros executivos e verificar se o furo alcançou as condições previstas no projeto.
• Instalação: confirmar o posicionamento adequado da barra de aço ou da cordoalha, incluindo os elementos de proteção e centralização previstos.
• Injeção: controlar a preparação e a aplicação da calda de cimento, bem como os registros necessários para avaliar a formação do bulbo de ancoragem.
• Cura: respeitar as condições definidas no projeto antes da aplicação da protensão.
• Protensão: realizar a aplicação da carga de tração com equipamento apropriado, procedimento controlado e acompanhamento técnico.
• Cabeceira e placa de apoio: inspecionar o assentamento, a fixação e a transferência de esforços para a face da contenção.
• Proteção superficial: verificar a execução do concreto projetado sobre a tela metálica e as medidas contra erosão e infiltração.
• Registros de campo: documentar inspeções, não conformidades, correções, resultados de controle e eventuais alterações autorizadas.

A sequência executiva também deve ser acompanhada continuamente.

Escavações parciais, perfurações, injeções e protensões realizadas fora da ordem prevista podem alterar o comportamento do talude e aumentar os riscos da obra.

Orientação técnica!

A avaliação geotécnica é indispensável para definir a solução, os parâmetros de dimensionamento, a sequência de execução e os controles necessários.

Este conteúdo apresenta orientações gerais e não substitui sondagens, projeto elaborado por profissional habilitado, análise das condições locais ou fiscalização técnica.

A Nakai Engenharia declara como valores segurança, experiência e eficiência e atua com fundações, tirantes, contenção de taludes e solo grampeado.

A escolha dos procedimentos e dos controles deve ser feita de acordo com cada obra, suas condições de solo e os requisitos técnicos aplicáveis.

Como contratar uma empresa para executar tirantes?

A contratação para a Execução de tirantes deve começar pela análise individualizada da obra, e não apenas pela escolha de um método construtivo.

A empresa executora precisa compreender o projeto geotécnico, as sondagens disponíveis, as condições do solo, a geometria do talude, as estruturas vizinhas e os requisitos de segurança.

Com essas informações, torna-se possível avaliar a compatibilidade entre os tirantes, o solo grampeado e outras soluções de contenção.

Critérios de perguntas para enviar à empresa executora:

• A empresa analisará o projeto geotécnico e as sondagens disponíveis?
• Qual será o escopo de responsabilidade da executora e quais atividades permanecerão sob responsabilidade do contratante ou do projetista?
• A metodologia prevê escavação parcial, perfuração, instalação de barras de aço ou cordoalhas, injeção de calda de cimento e protensão?
• Como serão definidas a inclinação, a profundidade e a sequência de execução dos tirantes?
• Quais equipamentos são compatíveis com o acesso, o espaço disponível e as características da frente de trabalho?
• Como serão acompanhadas a formação do bulbo de ancoragem, a cura, a aplicação da carga e a fixação da cabeceira na placa de apoio?
• Como serão tratados a proteção da face do talude, o concreto projetado, a tela metálica e o controle de erosão?
• Quais inspeções e registros de campo serão produzidos durante a execução?
• Como serão comunicadas eventuais condições do solo diferentes das previstas no projeto?

O que deve estar claro no escopo?

Também é importante esclarecer como ocorrerá o acompanhamento técnico, quem aprovará alterações e quais informações deverão ser atualizadas durante a obra.

A definição desses pontos reduz ambiguidades e ajuda a preservar a segurança geotécnica em cada etapa.

A execução depende das condições reais encontradas no terreno.

Por isso, parâmetros como carga de protensão, espaçamento, profundidade, inclinação, tipo de elemento resistente e procedimento de injeção não devem ser definidos por uma orientação genérica: precisam ser estabelecidos e verificados por profissionais habilitados, conforme o projeto e as regulamentações aplicáveis.

Avaliação técnica com a Nakai Engenharia

A Nakai Engenharia Ltda., fundada em 2018 e localizada em Suzano, São Paulo, atua no segmento de fundações e oferece serviços relacionados a tirantes, contenção de taludes e solo grampeado.

Para uma demanda de Execução de tirantes, o caminho adequado é solicitar uma avaliação técnica, apresentando os dados disponíveis da obra e esclarecendo o escopo pretendido.

A empresa informa atuação nacional nesse serviço, mas a solução deve ser analisada conforme cada terreno, projeto e condição de acesso.

Na avaliação da alternativa, também podem ser considerados serviços relacionados a fundações, cravação de estacas pré-moldadas, contenção de taludes e estruturas metálicas, sempre de acordo com as necessidades técnicas do empreendimento.
